PRINCIPIOS DE DISEÑO

ORIENTADO A OBJETOS

Principios SOLID

Los principios SOLID de Uncle Bob Martin nos dicen:

• Cómo organizar en módulos (en OO, clases) las estructuras de datos y las funciones
• Cómo deben quedar interconectadas las clases (vía dependencias)

El objetivo de SOLID es crear estructuras software de nivel intermedio que sean:

• flexibles: tolerantes a los cambios
• poco complejas: fáciles de comprender
• reutilizables: la base de componentes útiles para muchos sistemas software

En C++: Breaking Dependencies: The SOLID Principles by Klaus Iglberger

SRP: Single Responsibility Principle

Principio de responsabilidad única

A class should have only one reason to change
–– Bob Martin

• Una clase que modela múltiples aspectos genera acoplamiento entre los distintos aspectos
• Un cambio en algún aspecto obligará a cambios accidentales en los clientes que no dependen de dicho aspecto

SRP es lo mismo que el principio de cohesión de DeMarco

SRP es aplicación directa de la ley de Conway:

Any organization that designs a system (...) will produce a design whose structure is a copy of the organization's communication structure.
–– M. Conway, Datamation, April 1968

• Cuando se diseña software, hace falta conocer los grupos/equipos/roles a los que éste sirve, y dividir el sistema en componentes separados, de forma similar a como estos grupos de personas se comunican normalmente en la vida real.

• Es necesario tener conocimiento del dominio para poder dividir bien las responsabilidades

• Tiene que ver con la variabilidad de los requisitos

CASO PRÁCTICO 4

Figuras geométricas

Ejemplo: Shapes versión 1 en Java

package shapes;

interface Shape {
  double area();
  void draw();
}

class Point {
  double getX() {...}
  double getY() {...}
}

abstract class Polygon implements Shape {
  Point getVertex(index i) {...}
  void draw() {...}
  String toString() {...}
}

class Triangle extends Polygon {
  double area() {...}
}
abstract class RectParallelogram extends Polygon {
  double area() {...}
}

class Square extends RectParallelogram {...}

class Rectangle extends RectParallelogram {...}

abstract class ClosedCurve implements Shape {...}

class Circle extends ClosedCurve {
  double getRadius() {...}
  Point getCenter() {...}
  double area() {...}
  void draw() {...}
  String toString() {...}
}

class Ellipse extends ClosedCurve {
  double getApogeeRadius() {...}
  double getPerigeeRadius() {...}
  Point getFocus1() {...}
  Point getFocus2() {...}
  Point getCenter() {...}
  double area() {...}
  void draw() {...}
  String toString() {...}
}

Preguntas

• ¿Cuántas responsabilidades tienen las clases que implementan la interfaz Shape?
• ¿Cuáles son estas responsabilidades?
• ¿Qué parte no cumple SRP en el ejemplo?

Respuestas

• Dos responsabilidades: geometría computacional + dibujo en pantalla
• Todas las figuras tienen métodos draw y toString (dibujar en pantalla) además del método area que calcula el área (geometría computacional) Violación del SRP

Solución

Patrón de diseño Visitor

Ejercicio

• Buscar información de los patrones ActiveRecord y Data Access Object (DAO).
• Discutir si cumplen o violan el SRP.

Ejemplo en C++: Circle (version original)

class Circle
{
  public:
    explicit Circle (double rad ) : radius { rad }, //... remaining data members
    {}

    double getRadius() const noexcept;
    //... getCenter(), getRotation(), ...

    void translate (Vector3D const& );
    void rotate ( Quaternion const& );

    void draw ( Screen& s, /*...*/ );
    void draw ( Printer& p, /*...*/ );
    void serialize ( ByteStream& bs, /*...*/ );
    //...

  private:
    double radius;
    ///... remaining data members
}

Ejemplo en C++: Circle (refactor SRP 1)

class Circle
{
  public:
    explicit Circle (double rad ) :
         radius { rad },
         //... remaining data members
    {}

    double getRadius() const noexcept;
    //... getCenter(), getRotation(), ...

    void translate (Vector3D const& );
    void rotate ( Quaternion const& );

  private:
    double radius;
    ///... remaining data members
};

class CircleRenderer
{
  public:
    virtual ~CircleRenderer() = default;
    virtual void draw ( Circle const&, Screen& s,
                        /*...*/ ) = 0;
    virtual void draw ( Circle const&, Printer& p,
                        /*...*/ ) = 0;
};

class CircleSerializer
{
  public:
    void serialize ( Circle const&, ByteStream& bs,
                     /*...*/ ) const;
};

Ejemplo en C++: Circle (refactor SRP 2)

class Circle
{
  public:
    explicit Circle (double rad ) : radius { rad }, /* ...*/ {}

    double getRadius() const noexcept;
    //... getCenter(), getRotation(), ...

    void translate (Vector3D const& );
    void rotate ( Quaternion const& );

  private:
    double radius;
    ///... remaining data members
};

// Same namespace as Circle
void draw ( Circle const&, Screen& s, /*...*/ );
void draw ( Circle const&, Printer& p, /*...*/ );
void serialize ( Circle const&, ByteStream& bs, /*...*/ );
//...

OCP: Open-Closed Principle

Principio de Abierto-Cerrado

Toda clase, módulo, aspecto o función debe quedar abierto para extensiones pero cerrado para modificaciones

––B. Meyer, Object Oriented Software Construction

Para que un sistema software sea fácil de cambiar, debe diseñarse para que permita cambiar su comportamiento añadiendo código, no cambiando código existente.

• Si un cambio en un sitio origina una cascada de cambios en otros puntos del sistema, el resultado es un sistema frágil y rígido
• Es difícil averiguar todos los puntos que requieren cambios
• OCP mediante delegación en vertical (subclases) u horizontal (composición)

Ejemplo: Shapes versión 2 en C++

¿Qué parte no cumple OCP en el ejemplo?

Versión sin objetos

enum ShapeType {circle, square};
struct Shape
{
  ShapeType itsType;
};

struct Circle
{
  ShapeType itsType;
  double itsRadius;
  Point itsCenter;
};
void DrawCircle(struct Circle*);

struct Square
{
  ShapeType itsType;
  double itsSide;
  Point itsTopLeft;
};

void DrawSquare(struct Square*);

typedef struct Shape *ShapePointer;

void DrawAllShapes(ShapePointer list[], int n)
{
  int i;
  for (i=0; i<n; i++)
  {
    struct Shape* s = list[i];
    switch (s->itsType)
    {
      case square:
        DrawSquare((struct Square*)s);
        break;
      case circle:
        DrawCircle((struct Circle*)s);
        break;
    }
  }
}

Problema:

• DrawAllShapes no está cerrado para modificaciones cuando aparecen nuevos tipos de Shape

Solución

• Abstracción (ocultación de la implementación): clase abstracta y métodos polimórficos.
• Patrones de diseño: template method y/o strategy

Aplicando el OCP...

public interface Shape
{
  void Draw();
}

public class Square: Shape
{
  public void Draw()
  {
    //draw a square
  }
}

public class Circle: Shape
{
  public void Draw()
  {
    //draw a circle
  }
}

public void DrawAllShapes(IList shapes)
{
  foreach(Shape shape in shapes)
    shape.Draw();
}

Ejercicio: Shapes and Circles

enum ShapeType
{
  circle,
  square,
  rectangle
};

class Shape
{
  public:
    explicit Shape ( ShapeType t )
      : type { t }
    {}
    virtual ~Shape() = default;
    ShapeType getType() const noexcept;

  private:
    ShapeType type;
};

void draw ( std::vector<std::unique_ptr<<Shape>>>) const & shapes )
{
  for ( auto const& s : shapes )
  {
    switch ( s-> getType() )
    {
      case circle:
        draw ( *static_cast<Circle const*>( s.get() ) );
        break;
      case square:
        draw ( *static_cast<Square const*>( s.get() ) );
        break;
      case rectangle:
        draw ( *static_cast<Rectangle const*>( s.get() ) );
        break;
    }
  }
}

int main()
{
  using Shapes = std::vector<std::unique_ptr<Shape>>;
  // Creating some shapes
  Shapes shapes;
  shapes.push_back (std::make:unique<Circle>( 2.0 ));
  shapes.push_back (std::make:unique<Square>( 1.5 ));
  shapes.push_back (std::make:unique<Circle>( 4.2 ));
  // Drawing all shapes
  draw ( shapes );
}

Cierre estratégico

In general, no matter how closed a module is, there will always be some kind of change against which it is not closed. There is no model that is natural to all contexts!

Since closure cannot be complete, it must be strategic. That is, the designer must choose the kinds of changes against which to close the design, must guess at the kinds of changes that are most likely, and then construct abstractions to protect against those changes.

–– Bob C. Martin

Implicaciones arquitectónicas

OCP es un principio más arquitectónico que de diseño de clases y módulos.

Solución al ejercicio: Shapes and Circles

Versión en C++ que cumple el OCP y SRP

class Circle : public Shape
{
  public:
    explicit Circle (double rad )
      : radius { rad }
      , //... remaining data members
    {}

    virtual ~Circle() = default;

    double getRadius() const noexcept;
    //... getCenter(), getRotation(), ...

    void translate ( Vector3D const& ) override;
    void rotate ( Quaternion const& ) override;
    void draw () const override;

  private:
    double radius;
    ///... remaining data members
}

class Square : public Shape
{
  public:
    explicit Square (double s )
      : side { s }
      , //... remaining data members
    {}

    virtual ~Square() = default;

    double getSide() const noexcept;
    //... getCenter(), getRotation(), ...

    void translate ( Vector3D const& ) override;
    void rotate ( Quaternion const& ) override;
    void draw () const override;

  private:
    double side;
    ///... remaining data members
}

class Shape
{
  public:
    Shape() = default;
    virtual ~Shape() = default;

    virtual void translate ( Vector3D const& ) = 0;
    virtual void rotate ( Quaternion const& ) = 0;
    virtual void draw() const = 0; // check!
};

void draw ( std::vector<std::unique_ptr<<Shape>>>) const & shapes )
{
  for ( auto const& s : shapes )
  {
      s->draw();
  }
}

ISP: Interface Segregation Principle

Principo de segregación de interfaces

Los clientes no deben depender de métodos que no usan.

Bob C. Martin

• Las interfaces son para los clientes, no para hacer jerarquías
• Evitar interfaces gruesas con muchos métodos (descohesionadas)
• Los cambios en los métodos ignorados pueden provocar cambios en un cliente que no los usa

• La interfaz de una clase puede dividirse en bloques de métodos relacionados. Unos clientes usan un bloque y otros clientes usan otro bloque. Si un cliente necesita conocer una interfaz no cohesionada, debe hacerlo combinando una o más clases (o mejor, sus interfaces)
• ISP es a las interfaces lo que SRP es a clases y métodos
• Violar el ISP es muy común en lenguajes de tipos estáticos (C++, Java, C#). Los lenguajes dinámicos (Ruby, Scala) ayudan algo más a no violar el ISP (v.g. con los mixins)

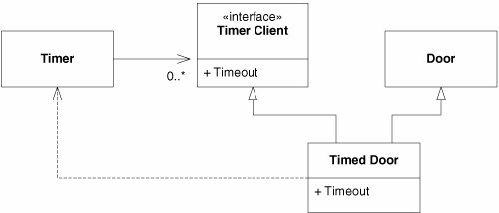

Ejemplo: puertas de seguridad

Una implementación de puertas de seguridad con temporizador TimedDoor que hace sonar una alarma cuando la puerta está abierta durante un cierto tiempo.

Diseño:

Implementación inicial

public class Timer {
  public void register(int timeout, TimerClient client) {
    /*code*/
  }
}

public interface TimerClient {
    void timeout();
}

• Si se cierra la puerta antes de que venza el timeout y se vuelve a abrir, se registra uno nuevo antes de que el antiguo haya expirado.
• Cuando el primer temporizador expira, se produce la llamada a timeout() de TimedDoor y no debería.
• Así que cambiamos la implementación:

Implementación mejorada

public class Timer {
  public void register(int timeout, int timeOutId, TimerClient client) {
    /*code*/
  }
}
public interface TimerClient {
  void timeout(int timeOutID);
}

¿En qué ha afectado el cambio en la implementación de TimerClient?

• El cambio afecta a los usuarios de TimerClient, pero también a Door y a los clientes de Door (y no debería)
• El problema es que Door depende de TimerClient y no todas las variedades de puerta son de seguridad (con temporizador)
• Si hacen falta más variedades de puerta, todas ellas deberán implementar implementaciones degeneradas de timeout()
• Las interfaces empiezan a engrosarse. Esto puede acabar violando también el LSP

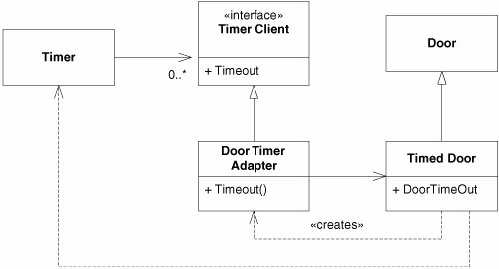

Rediseño: puertas de seguridad

Delegación a través del patrón adapter

Example: Shapes and Circles (1 de 2)

class Circle;
class Square;

class DrawStrategy
{
  public:
    virtual ~DrawStrategy() {}

    virtual void draw ( const Circle& circle ) const = 0;
    virtual void draw ( const Square& square ) const = 0;
};

class Shape
{
  public:
    Shape() = default;
    virtual ~Shape() = default;

    virtual void translate ( Vector3D const& ) = 0;
    virtual void rotate ( Quaternion const& ) = 0;
    virtual void draw() const = 0;
};

Example: Shapes and Circles (2 de 2)

class Circle : public Shape
{
  public:
    explicit Circle ( double rad, std::unique_ptr<DrawStrategy> ds )
      : radius { rad }
      , //... remaining data members
      , drawing { std::move(ds) }
    {}

    virtual ~Circle() = default;

    double getRadius() const noexcept;
    //... getCenter(), getRotation(), ...

    void translate ( Vector3D const& ) override;
    void rotate ( Quaternion const& ) override;
    void draw () const override;

  private:
    double radius;
    ///... remaining data members
    std::unique_ptr<DrawStrategy> drawing;
};

class Square: public Shape
{
  //...
}

Aplicación de OCP y SRP

Ejemplo: Shapes versión 1 en Java (misma versión que en SRP)

interface Shape {
  double area();
  void draw();
}

class Point {
  double getX() {...}
  double getY() {...}
}

abstract class Polygon implements Shape {
  Point getVertex(index i) {...}
  void draw() {...}
  String toString() {...}
}

class Triangle extends Polygon {
  double area() {...}
}

abstract class RectParallelogram extends Polygon {
  double area() {...}
}

class Square extends RectParallelogram {...}
class Rectangle extends RectParallelogram {...}

abstract class ClosedCurve implements Shape {...}

class Circle extends ClosedCurve {
  double getRadius() {...}
  Point getCenter() {...}
  double area() {...}
  void draw() {...}
  String toString() {...}
}

class Ellipse extends ClosedCurve {
  double getApogeeRadius() {...}
  double getPerigeeRadius() {...}
  Point getFocus1() {...}
  Point getFocus2() {...}
  Point getCenter() {...}
  double area() {...}
  void draw() {...}
  String toString() {...}
}

• Las funcionalidades para pintar (draw) y para imprimir (toString) pueden descohesionar las clases y atentar contra OCP y SRP.
• Saquémoslas fuera utilizando aspectos...

Orientación a aspectos

La orientación a aspectos (AOD/AOP) es un paradigma cuyo objetivo es incrementar la modularidad (ortogonalidad) de los componentes mediante la separación de aspectos transversales (cross-cutting concerns).

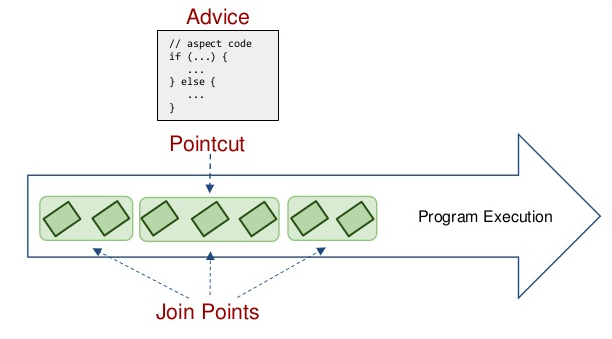

Terminología:

• aspect = modularización de un aspecto de interés (concern) que afecta a varias clases o módulos
• joinpoint = especificación declarativa de un punto en la ejecución de un programa (por ejemplo, la ejecución de un método, el manejo de una excepción, etc.)
• advice = acción a tomar por la especificación de un aspecto dado en un determinado joinpoint
• pointcut = predicado que define cuándo se aplica un advice de un aspecto en un jointpoint determinado. Se asocia un advice con la expresión de un pointcut y se ejecuta el advice en todos los joinpoint que cumplan la expresión del pointcut.

Ejemplo: Shapes versión 2 (misma versión que en OCP), pero con aspectos

// Ficheros <X>ToString.aj (uno por aspecto)
package shapes.tostring; // para todos los toString()
aspect PolygonToString {
  String Polygon.toString() {
    StringBuffer buff = new StringBuffer();
    buff.append(getClass().getName());
     //... añadir nombre y área...
     //... añadir cada línea desde un vértice al siguiente
    return buff.toString();
  }
}
aspect CircleToString {
  String Circle.toString() {...}
}
aspect EllipseToString {
  String Ellipse.toString() {...}
}

// Drawable.java
package drawing;
interface Drawable {
  void draw();
}

// Ficheros Drawable<X>.aj
package shapes.drawing; // para todos los draw()...
import drawing.Drawable;
abstract aspect DrawableShape {
  declare parents: Shape implements Drawable;
  void Shape.draw () //template method
  {
    String drawCommand = makeDrawCommand();
    // enviar orden al motor gráfico...
  }
  String Shape.makeDrawCommand() {
    return getClass().getName() + "\n" + makeDetails("\t");
  }
  abstract String Shape.makeDetails (String indent);
}
aspect DrawablePolygon extends DrawableShape {
  String Polygon.makeDetails (String indent){...}
}
aspect DrawableCircle extends DrawableShape {
  String Circle.makeDetails (String indent){...}
}
aspect DrawableEllipse extends DrawableShape {
  String Ellipse.makeDetails (String indent){...} }

LSP: Liskov Substitution Principle

Principio de sustitución de Liskov

Un subtipo debe poder ser sustituible por sus tipos base

––Barbara Liskov,

Si una función depende de una clase base y hay una derivada de , las instancias de no deben alterar el comportamiento definido por de modo que deje de funcionar

Ejemplo: Shapes versión 3

struct Point {double x, y;}
public enum ShapeType {square, circle};

public class Shape {
  private ShapeType type;
  public Shape(ShapeType t){type = t;}
  public static void DrawShape(Shape s) {
    if(s.type == ShapeType.square)
      (s as Square).Draw();
    else if(s.type == ShapeType.circle)
      (s as Circle).Draw();
  }
}

public class Circle: Shape {
  private Point center;
  private double radius;

  public Circle(): base(ShapeType.circle) {}
  public void Draw() {/* draws the circle */}
}

public class Square: Shape {
  private Point topLeft;
  private double side;
  public Square(): base(ShapeType.square) {}
  public void Draw() {/* draws the square */}
}

Problemas:

• DrawShape viola claramente el OCP
• Además Square y Circle no son sustuibles por Shape: no redefinen ninguna función de Shape, sino que añaden Draw() (violación del LSP)
• Esta violación de LSP es la que provoca la violación de OCP en DrawShape

A continuación, una violación más sutil del LSP...

Ejemplo: Rectángulos versión 1

De momento solo necesitamos rectángulos y escribimos esta versión:

public class Rectangle {
  private Point topLeft;
  private double width;
  private double height;

  public Rectangle(double width, double height) {
    this.topLeft = default(Point);
    this.width = width;
    this.height = height;
  }

  public double Width {
    get { return width; }
    set { width = value; }
  }

  public double Height {
    get { return height; }
    set { height = value; }
  }
}

Pero un día hace falta manejar cuadrados además de rectángulos. Geométricamente, un cuadrado es un rectángulo, así que utilizamos una relación es-un:

public class Square: Rectangle {
   ...
}

Problema: cuadrados como rectángulos

• Un cuadrado podría ser matemáticamente un rectángulo, pero definitivamente un objeto Square no es un objeto Rectangle

• Un Square no tiene propiedades heighty width. Pero supongamos que no nos importa el desperdicio de memoria.

• Square heredará los métodos accesores de Rectangle.

• Así que hacemos lo siguiente...

Ejemplo: rectángulos versión 2

public class Square: Rectangle {
  public new double Width
  {
    set {
      base.Width = value;
      base.Height = value;
    }
  }
  public new double Height
  {
    set {
      base.Height = value;
      base.Width = value;
    }
  }
}

Ver new y override en C#

• El comportamiento de un objeto Square no es consistente con el de un objeto Rectangle:

  Square s = new Square();
  s.Width = 1;   // fija ambos
  s.Height = 2;  // fija ambos

  void f(Rectangle r)
  {
    r.Width = 3; // calls Rectangle.SetWidth
  }


• ¿Qué sucede si pasamos un Square a la función f?

  ¡No cambia Height!

• Podría argumentarse que el error era que los métodos Widthy Height no se declararon virtual en Rectangle.

Ejemplo: rectángulos versión 3

public class Rectangle
{
  private Point topLeft;
  private double width;
  private double height;
  public Rectangle(double width, double height) {
    this.topLeft = default(Point);
    this.width = width;
    this.height = height;
  }
  public virtual double Width
  {
    get { return width; }
    set { width = value; }
  }
  public virtual double Height
  {
    get { return height; }
    set { height = value; }
  }
}

public class Square: Rectangle
{
  public override double Width
  {
    set {
      base.Width = value;
      base.Height = value;
    }
  }
  public override double Height
  {
    set {
      base.Height = value;
      base.Width = value;
    }
  }
}

Ver redefinción con virtual en C#

Ahora parece que funcionan Square y Rectangle, que matemáticamente quedan bien definidos.

Pero consideremos esto:

void g(Rectangle r)
{
  r.Width = 5;    // cree que es un Rectangle
  r.Height = 4;   // cree que es un Rectangle
  if(r.Area() != 20)
    throw new Exception("Bad area!");
}

¿Quién tiene la culpa?

• ¿El autor de g por asumir que "en un rectángulo su ancho y alto son independientes" (invariante)?
• ¿El autor de Square por violar el invariante?
• ¿De qué clase se ha violado el invariante? ¡De Rectangle y no de Square!

Para evaluar si un diseño es apropiado, no se debe tener en cuenta la solución por sí sola, sino en términos de los supuestos razonables que hagan los usuarios del diseño.

Ejercicios de LSP

• Robert C. Martin & Micah Martin: Agile Principles, Patterns and Practices in C#, Prentice Hall, 2006
• Ejemplo de violación de LSP en frameworks de videojuegos: Las interfaces HasPhysics, Collidable, Controllable incluyen una dependencia (por herencia) hacia Renderable, que no siempre es cierta (por ejemplo, para un objeto invisible). Solución: arquitectura Entity-Component-System.

Diseño por Contrato

Relación entre LSP y el Design-By-Contract (DBC) de Bertrand Meyer:

A routine redeclaration [in a derivative] may only replace the original precondition by one equal or weaker, and the original post-condition by one equal or stronger

–– ––B. Meyer

• Métodos de clase declaran precondiciones y postcondiciones al redefinir una operación en una subclase derivada
  • las precondiciones sólo pueden sustituirse por otras más débiles/laxas
  • las postcondiciones sólo pueden sustituirse por otras más fuertes/estrictas

Ejemplo: rectángulos

• Postcondición del setter de Rectangle.Width
  (En C++ sería Rectangle::SetWidth(double w)):
  assert((Width == w) && (Height == old.Height));

• Postcondición del setter de Square.Witdh
  (En C++ sería Square::SetWidth(double w)):
  assert(Width==w);

• La postcondición de Square::SetWidth(double w) viola el contrato de la clase base porque es más débil que la de Rectangle

DIP: Dependency Inversion Principle

Principio de Inversión de Dependencias

• Los módulos de alto nivel no deben depender de módulos de bajo nivel.
  Ambos deben depender de abstracciones.

• Las abstracciones no deben depender de los detalles, sino los detalles de las abstracciones

Depend on abstractions

–– Robert C. Martin

Ejemplo: estructura en capas

Diseño inicial:

• Las dependencias son transitivas
• Policy depende de todo lo que depende Mechanism.

Diseño invertido:

• Cada nivel declara una interfaz para lo que necesita de otros niveles inferiores
• Los niveles inferiores dependen de interfaces definidas en los superiores
• El cliente puede definir la abstracción que necesita (ISP)
• Cada nivel es intercambiable por un sustituto

Heurística para construcción

• Ninguna variable debería guardar una referencia a una clase concreta
• Ninguna clase debería ser derivada de una clase concreta
• Ningún método debería redefinir un método ya implementado de ninguna de sus clases base

Hay que violar alguna vez estas heurísticas, pues alguien tiene que crear las instancias de las clases concretas. El módulo que lo haga presentará una dependencia de dichas clases concretas (inyección de dependencias).

Gracias a la introspección o la carga dinámica de clases, en algunos lenguajes de programación se puede indicar el nombre de la clase a instanciar (por ejemplo, en un fichero de configuración XML o JSON).
